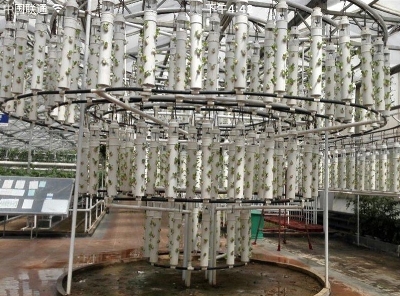

气雾栽培是一种新型的栽培方式，它是利用喷雾装置将营养液雾化为小雾滴状，直接喷射到植物根系以提供植物生长所需的水分和养分的一种无土栽培技术。其中，悬挂式气雾栽培系统通常应用在观赏型温室内或生产型温室内，以提供更大的土壤栽培面积，能有效提高温室空间的利用率。
现有技术中，悬挂式气雾栽培系统中的气雾栽培床仅通过悬挂绳与悬挂钩直接连接，而由于悬挂绳为柔性材料，栽培床无法保持旋转后的稳定状态，导致在种植和收获时，栽培床不能固定在某一点进行空中作业，需要围绕栽培床进行作业或多人同时进行作业，且在生产管理中，由于栽培床无法保持旋转后的稳定状态，难以通过旋转栽培床进行栽培床上各方向植物的光照调节，从而影响栽培床植物的正常生长。因此，现有技术的悬挂式气雾栽培系统存在栽培床无法保持旋转后的稳定状态、不便作业和不便调节栽培床上各方向植物光照的问题。
本发明提供一种悬挂式可旋转气雾栽培系统，旨在解决现有技术存在栽培床无法保持旋转后的稳定状态、不便作业和不便调节栽培床上各方向植物光照的问题。
栽培床，所述栽培床包括营养液汇集板、围设于所述营养液汇集板周侧的栽培板以及盖设于所述栽培板顶部的顶盖；
用于悬挂所述栽培床的悬挂装置，所述悬挂装置包括穿过所述顶盖的固定轴、连接所述固定轴顶端的悬挂绳、连接所述固定轴底端并支撑所述顶盖的支撑平台，所述支撑平台的底端与所述回液装置相连接，所述栽培床可绕所述固定轴旋转。
本发明提供的悬挂式可旋转气雾栽培系统通过设置栽培床、回液装置以及悬挂装置，悬挂装置包括穿过栽培床顶盖的固定轴、连接固定轴顶端的悬挂绳、连接固定轴一端并支撑顶盖的支撑平台，通过设置该支撑平台支撑栽培床，且支撑平台与回液装置固定连接，使栽培床可绕固定轴旋转，而其他部分保持不动，在旋转栽培床后，栽培床可稳定地支撑在支撑平台上保持静止状态，从而方便种植和收获作业，可实现一人定点作业，提高了作业效率，且由于栽培床在旋转后可保持静止状态，从而方便调节栽培床上各方向植物光照。
为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。
本发明提供的悬挂式可旋转气雾栽培系统通过设置栽培床、回液装置以及悬挂装置，悬挂装置包括穿过栽培床顶盖的固定轴、连接固定轴顶端的悬挂绳、连接固定轴一端并支撑顶盖的支撑平台，栽培床可绕固定轴旋转，而其他部分保持不动，南宫28下载通过设置该支撑平台支撑栽培床，支撑平台与顶盖呈面接触，且支撑平台与回液装置固定连接，有效防止栽培床在旋转后摆动，在旋转栽培床后，栽培床可稳定地支撑在支撑平台上保持静止状态，从而方便种植和收获作业，可实现一人定点作业，提高了作业效率，且由于栽培床在旋转后可稳定地保持静止状态，从而方便调节栽培床上各方向植物光照。
请参照图1和图2，其中，图1为本发明悬挂式可旋转气雾栽培系统的立体结构图；图2为本发明悬挂式可旋转气雾栽培系统的剖面结构示意图。该悬挂式可旋转气雾栽培系统包括：栽培床1，栽培床1包括营养液汇集板11、围设于营养液汇集板11周侧的栽培板12以及盖设于栽培板12顶部的顶盖13；设于营养液汇集板11下方并与营养液汇集板11连通的回液装置2；以及用于悬挂栽培床1的悬挂装置3，悬挂装置3包括穿过顶盖13的固定轴31、连接固定轴31顶端的悬挂绳32、连接固定轴31底端并支撑顶盖13的支撑平台33，支撑平台33的底端与回液装置2相连接，栽培床1可绕固定轴31旋转。
本发明提供的悬挂式可旋转气雾栽培系统在旋转栽培床后，栽培床可稳定地保持静止状态，从而方便种植和收获作业，可实现一人定点作业，提高了作业效率，且由于栽培床在旋转后可稳定地保持静止状态，从而方便调节栽培床上各方向植物光照。
本发明实施例中，栽培床1用于种植植物，其中，植物种植于栽培板12上。营养液汇集板11设于栽培床1的底部用于收集没有到达植物根系的营养液和由植物根系多余滴下的营养液，避免营养液的浪费。营养液汇集板11设置成四周高、中间低的结构，便于收集营养液。营养液汇集板11中间位置设置有排液口111，营养液汇集板11的边缘上放置栽培板12。本实施例中，营养液汇集板11由发泡材料制成。
作为本发明的一个实施例，栽培板12的数量为多个，多个栽培板12相互卡合连接。各栽培板12的大小、形状完全相同，且各栽培板12与营养液汇集板11垂直设置，通过将多个栽培板12相互卡合连接，便于栽培板12的安装。
作为本发明的一个实施例，栽培板12的两侧分别设有卡牙121和与卡牙121交替设置的卡槽122，相邻两栽培板12通过卡牙121与卡槽122相互卡合连接。其中，南宫28下载卡牙121弯曲呈圆角设置，保证相邻两个栽培板12之间无缝隙，连接牢固，多个栽培板12在栽培床1横截面上围成多边形。栽培板12的数量可根据实际需要进行设置，优选的，栽培板12的数量为六个，六个栽培板12在栽培床1的横截面上呈正六边形。
作为本发明的一个实施例，栽培板12由泡沫材料制成，使减小了栽培床1的整体重量。
本发明实施例中，顶盖13呈正多边形平板状。顶盖13盖设于栽培板12顶部并与栽培板12形成整体。顶盖13为轻质塑料材质。顶盖13支撑栽培床1以及栽培床1上的所有植物的重量。
请参照图3，图3为本发明悬挂式可旋转气雾栽培系统中顶盖的结构示意图。作为本发明的一个实施例，顶盖13包括贯穿其上的悬挂孔131以及设于顶盖13下表面并环绕顶盖13边缘设置的凸起条132，固定轴31穿过悬挂孔131并与支撑平台33连接。凸起条132的数量与栽培板12的数量相等，凸起条132相对于顶盖13的下表面凸起设置并围成多边形，栽培板12的顶部设在凸起条132围成的多边形结构的内部，使栽培板12的顶部限位在多边形结构的内部，使栽培板12之间固定牢固，同时，顶盖13与营养液汇集板11将栽培板12夹紧，使顶盖13、营养液汇集板11以及栽培板12连接成整体。
请参照图4，图4为本发明悬挂式可旋转气雾栽培系统中支撑盘的结构示意图。作为本发明的一个实施例，栽培床1还包括设于营养液汇集板11下方并用于支撑营养液汇集板11的支撑盘14以及连接支撑盘14和顶盖13的多根连接杆15。本实施例中，支撑盘14呈正多边形平板状，支撑盘14设有环绕支撑盘14边缘设置的多个凸起带141，营养液汇集板11放置于支撑盘14上，多个凸起带141相对于支撑盘14的上表面凸起设置并围成多边形结构，营养液汇集板11设于多个凸起带141围成的多边形结构的内部，凸起带141用于对营养液汇集板11进行限位，使营养液汇集板11稳定放置于支撑盘14上。其中，支撑盘14为轻质塑料材质，使减小栽培床1的整体重量。多根连接杆15为塑料材质，多根连接杆15用于连接支撑盘14和顶盖13，使支撑盘14和顶盖13连接形成一个整体。
作为本发明的一个实施例，连接杆15一端设有挡头151，另一端设有外螺纹，连接杆151穿过顶盖13且挡头151压紧于顶盖13上，连接杆151穿过支撑盘14并通过螺母固定于支撑盘14。通过将连接杆15设置成上述结构，在拆卸时，旋下该螺母即可将连接杆15抽出，便于该连接杆15的拆卸。
作为本发明实施例中，回液装置2包括与营养液汇集板11连通的回液支撑管21以及与回液支撑管21连接的总回流管22。支撑盘14上设有与排液口111正对设置的通孔142，回液支撑管21穿过通孔142并与营养液汇集板11的排液口111对接，且回液支撑管21与排液口111对接的一端与支撑平台33连接。回液支撑管21一方面将营养液汇集板11收集的营养液排出至总回流管22，以实现营养液的收集，避免营养液的浪费。同时，由于回液支撑管21与支撑平台33固定连接，使回液装置2起到了固定作用，只有栽培床1可旋转，其他部分则保持静止不动，旋转栽培床后，栽培床1的顶盖13可稳定地支撑于支撑平台33上，从而方便种植和收获作业，可实现一人定点作业，提高了作业效率，且由于栽培床在旋转后可保持静止状态，从而方便调节栽培床上各方向植物光照。
作为本发明的一个实施例，悬挂装置3还包括多根固定杆34以及套设于固定杆34上的多个固定加强板35，固定杆34一端与支撑平台33连接，另一端穿过营养液汇集板11并与回液支撑管21连接，所述固定加强板35用于增强固定杆34的刚度，防止固定杆34在栽培床1旋转过程中变形损坏。该栽培床1只能绕悬挂装置3上的固定轴31转动，且由于该支撑平台33与栽培床1的顶盖13呈面接触，支撑平台33支撑整个栽培床1并悬挂于悬挂绳32上，在旋转栽培床1时，拉住该连接杆15并转动该栽培床1，使在栽培床1绕固定轴31转动，且在转动过程中，支撑平台33始终与顶盖13相接触，转动该栽培床1后，栽培床1可稳定悬挂在支撑平台33上，且由于该支撑平台33与栽培床1的顶盖13呈面接触，栽培床1可稳定的保持旋转后的状态，从而方便种植和收获作业，可实现一人定点作业，提高了作业效率，且由于栽培床1在旋转后可保持静止状态，从而方便调节栽培床1上各方向植物光照。
本发明实施例中，悬挂装置3的固定轴31与支撑平台33一体成型。悬挂装置3悬挂于温室桁架的横杆5上，使栽培床1旋转于温室内。其中，悬挂绳32一端通过一悬挂钩36连接于温室桁架的横杆5上，另一端连接于悬挂装置3的固定轴31上，悬挂绳32悬挂栽培床1和栽培床1上植物的所有重量。当然，悬挂绳32也可以直接与温室桁架的横杆5连接。
作为本发明的一个实施例，悬挂式可旋转气雾栽培系统还包括供液装置4，供液装置4包括设于栽培床1上方的总供液管41、与总供液管41连接的支供液管42以及与支供液管42连接并设于栽培床1内的雾化管路43，雾化管路上连接有雾化喷头44。在实用应用时，总供液管41水平分布在栽培床1上方，多个栽培床1可以共用一根总供液管41，每个多个栽培床1也可以单独设置一根总供液管41。
支供液管42设置在总供液管41的上端穿与总供液管41连接，支供液管42的下端穿过顶盖13并与雾化管路43连接，支供液管42将营养液引入雾化管路43，雾化管路43经雾化喷头44喷洒给栽培床1上的植物根系营养液。
作为本发明的一个实施例，支供液管42上还设有支流供液阀(图未示)，支流供液阀44接通或切断某一栽培床1的支供液管42与总供液管41的营养液供给。
该悬挂式可旋转气雾栽培系统工作时，营养液在动力作用下由总供液41管流入支供液管42，通过雾化管路43经雾化喷头44雾化至植物根系。其中，没有到达植物根系的营养液和由植物根系多余滴下的营养液落到营养液汇集板11，营养液经营养液汇集板11上的排液口111流入回液支撑管21，并通过回液支撑管21流入总回流管22，最后流入营养液贮存池。支供液管42由支供液管阀控制，在正常工作时，支供液管阀为打开状态，当某一栽培床1出现故障时，将支供液管阀关闭，切断其与总供液管41的连接。
本发明提供的悬挂式可旋转气雾栽培系统通过设置栽培床、回液装置以及悬挂装置，悬挂装置包括穿过栽培床顶盖的固定轴、连接固定轴顶端的悬挂绳、连接固定轴一端并支撑顶盖的支撑平台，栽培床可绕固定轴旋转，而其他部分保持不动，通过设置该支撑平台支撑栽培床，支撑平台与顶盖呈面接触，且支撑平台与回液装置固定连接，有效防止栽培床在旋转后摆动，在旋转栽培床后，栽培床可稳定地支撑在支撑平台上保持静止状态，从而方便种植和收获作业，可实现一人定点作业，提高了作业效率，且由于栽培床在旋转后可保持稳定地静止状态，从而方便调节栽培床上各方向植物光照。
以上仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本发明的保护范围之内。
